P426_Instandsetzung Tiefgarage, Wittelsbacherstraße, Rosenheim

Leistungsspektrum
  • UNTERSUCHUNGSPLAN
  • BAUWERKSDIAGNOSTIK, INSPEKTION
  • INSTANDSETZUNGSKONZEPT
  • INSTANDSETZUNG (Ausschreibung, Vergabe, Bauüberwachung)
Kennwerte
  • Instandsetzung: 2023
  • Baujahr: 1990/1991
  • Grundfläche: 350 m²
  • EWG (WU-Richtlinie): b
  • Stellplätze: 28 Doppelparker/Duplexparker
  • Kosten/Stellplatz: 15.254,- €/Stellplatz netto (ohne NK)
Wasseraustritt Bauteilfuge
Zoom

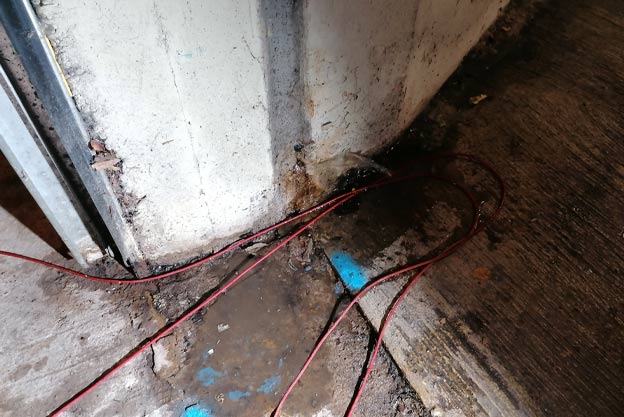

Abb. 1: Wasseraustritt Bauteilfuge

Abb. 2: Betonabplatzungen, Korrosion, Doppelparkergruben
Zoom

Abb. 2: Betonabplatzungen, Korrosion, Doppelparkergruben

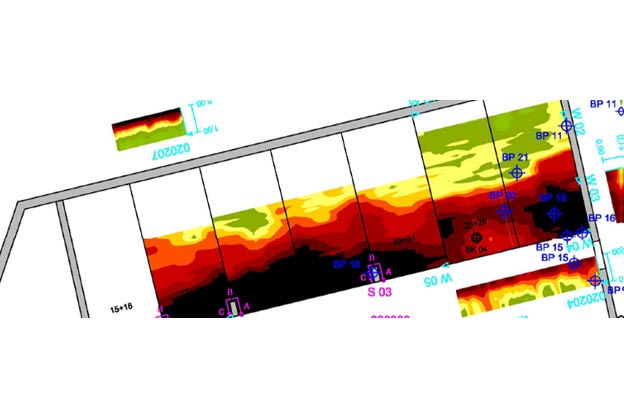

Abb. 3: Potentialfeldplan Doppelparker (Auszug)
Zoom

Abb. 3: Potentialfeldplan Doppelparker (Auszug)

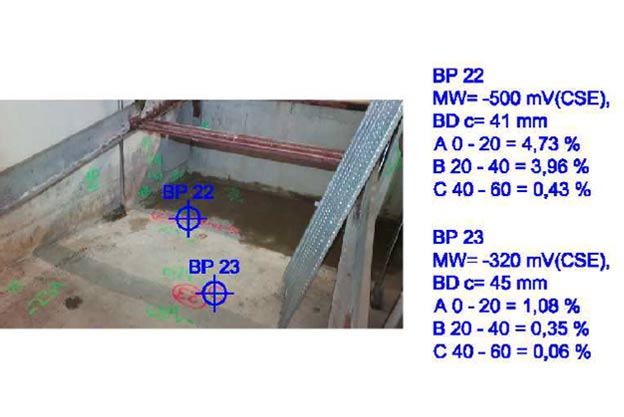

Abb. 4: Do-Parkergrube: Potentiale, Chloridwerte, Betondeckung
Zoom

Abb. 4: Do-Parkergrube: Potentiale, Chloridwerte, Betondeckung

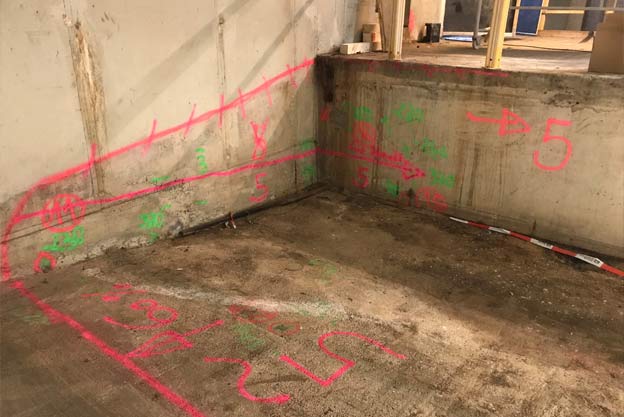

Abb. 5: Durch den SKP markierte Wandflächen für den geplanten Betonabtrag mittels HDW
Zoom

Abb. 5: Durch den SKP markierte Wandflächen für den geplanten Betonabtrag mittels HDW

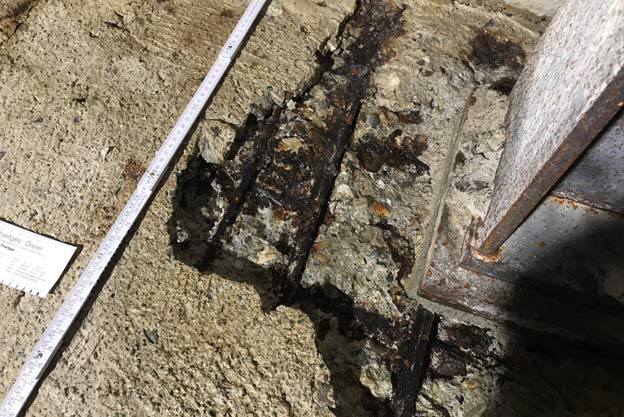

Abb. 6: Freigelegte Bewehrung der Doppelparker-Bodenplatte gemäß Potentialfeldplan Abb. 3
Zoom

Abb. 6: Do-Parkergrube: Potentiale, Chloridwerte, Betondeckung

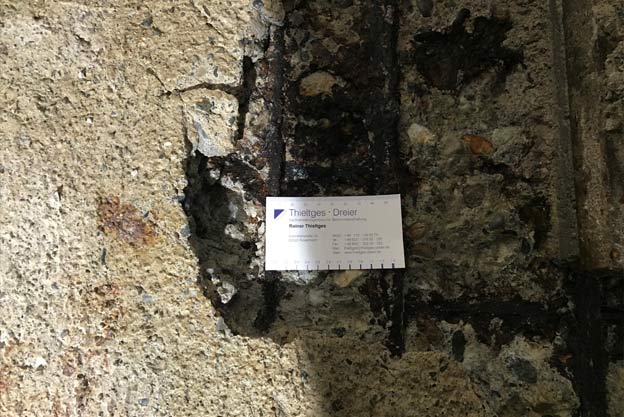

Abb. 7: Freigelegte Bewehrung mit erkennbarem Querschnittsverlust aufgrund Chlorid induzierter Korrosion
Zoom

Abb. 7: Freigelegte Bewehrung mit erkennbarem Querschnittsverlust aufgrund Chlorid induzierter Korrosion

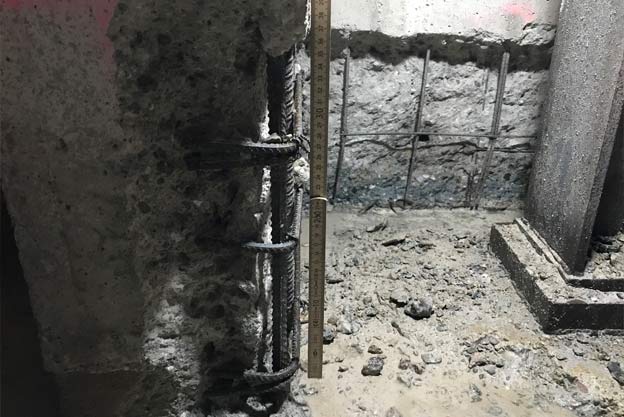

Abb. 8: Kontrolle der vorhandenen Betonüberdeckung
Zoom

Abb. 8: Kontrolle der vorhandenen Betonüberdeckung

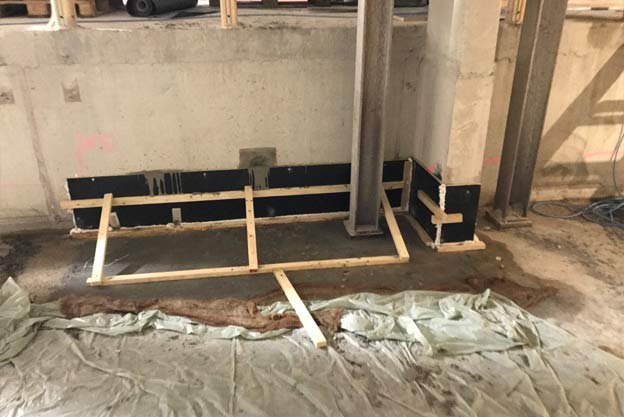

Abb. 9: Reprofilieren des Sockelbereichs in Doppelparkergrube
Zoom

Abb. 9: Reprofilieren des Sockelbereichs in Doppelparkergrube

Abb. 10: Packer zum Verpressen der Boden-Wand-Fuge in allen Kellerräumen
Zoom

Abb. 10: Packer zum Verpressen der Boden-Wand-Fuge in allen Kellerräumen

Projekt Beschreibung

Problemstellung:
  • Doppelparkeranlagen stark korrodiert, nicht mehr nutzbar
  • Keine Entwässerungseinrichtungen in den Dopelparkergruben
  • Betonabplatzungen, Querschnittsverluste an der tragenden Bewehrung
  • Mindestbetondeckung Cmin unterschritten
  • chloridinduzierte Bewehrungskorrosion, karbonatisierungsinduzierte Bewehrungskorrosion
  • Wassereintritte nach Regenereignissen und hohen Grundwasserständen
  • Bemessungswasserstand über OK-Gelände
Wesentliche Maßnahmen:

Betoninstandsetzung nach TR-Intandhaltung DAfSb, (Rili-Sib)

  • Austausch Entwässerungseinrichtungen Rampe
  • Oberflächenschutz TG und Rampe: OS8 (Variante B1, DBV-Merkblatt 2018)
  • Oberflächenschutz DP-Gruben: OS10 (Variante B2, DBV Merkblatt 2018)
  • Austausch Beleuchtung
  • CO2-Bremse (OS2) Wand- und Deckenbeschichtungen
